고속디지타이저 특징

고속 디지타이저 특징

● PC기반 고속 디지타이저 (+5MHz~200MHz, 100KHz~400MHz)

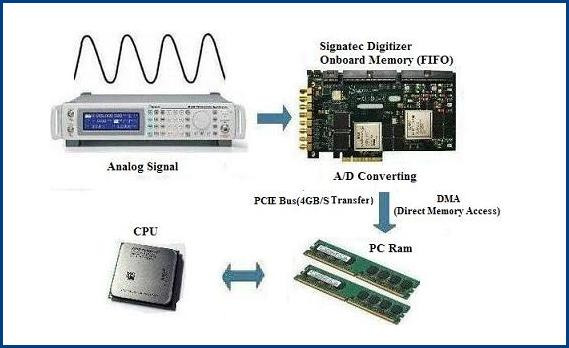

   실시간으로 입력된 데이터를 샘플링 하면서 PC로 직접 샘플링 데이터 전송 및 DMA를 통해 메모리상 수집된 데이터를 고속으로 처리 가능.



         ● 고속샘플링                                                          ● 고해상도

             8bit   :  3,000MHz Sample/S                                                     최대 16bit

             14bit  :  400MHz Sample/S

         ● 우수한 동적범위                                                    ● 고속데이터 전송

             14bit: 83dB                                                                            최대 1,400MS/S (1.4Gbyte/S)

             16bit: 100dB

         ● 프로그램 가능한 내장 FPGA 및 FPGA개발 Kit                      ● 정밀하면서도 유연한 샘플링 속도 설정

         ● 놀라운 확장성

             최대 5개까지 Master/Slave 연결 동시샘플링 가능.                       ● 샘플링 시각 출력 (Time Stamp)

             Sync1500-6을 이용 하면 PX14400으로 구성된

             리코딩 시스템을 6까지 연결 총 30채널 구성 가능.

디지타이저 제품군 규격 및 사양



모델명 PX1500-4 PDA1000 PX14400 PDA16 EC14150 PDA14 샘플링속도 3,000/1,500MHz 1,000MHz 400MHz 160MHz 150MHz 100MHz A/D해상도 8-Bit 8-Bit 14-Bit 16-Bit 14-Bit 14-Bit 채널수 2/4 1 2 2 2 2 대역폭 5MHz~2GHz DC~500MHz 100KHz~400MHz 100KHz~700MHz 200KHz~200MHz DC~50MHz 내장 Ram 2GB 256MB 1GB 512MB 512MB 512MB 인터페이스 PCI Express x 8 PCI 64-bit 66MHz PCI Express x 8 PCI 64-bit 100MHz Express Card54 PCI 64-bit 66MHz 최대 전송율 1.4 GSPS 250 MSPS 700 MSPS 320 MSPS 90 MSPS 125MSPS 원격운용 Yes No Yes Yes No No FPGA 확장성 Virtex-5 SX50T/95T No Virtex-5 SX50T/95T Virtex-4 FX20/60 No No
